1. Inicio
  2. Solución de proyecto
  3. Solución de producción de ladrillos silicocalcáreos
  4. Referencia de línea de producción de ladrillos silicocalcáreos
Referencia de línea de producción de ladrillos silicocalcáreos

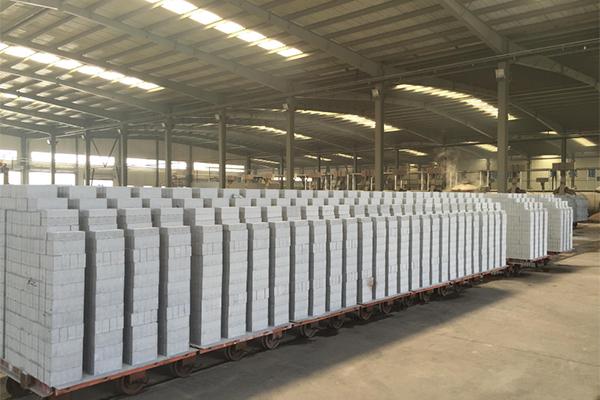

Referencia del proyecto de línea de producción de ladrillos de cenizas volantes con producción anual de120 millones de ladrillos:
1. Índices de ladrillos estándares de cenizas volantes curados en autoclave

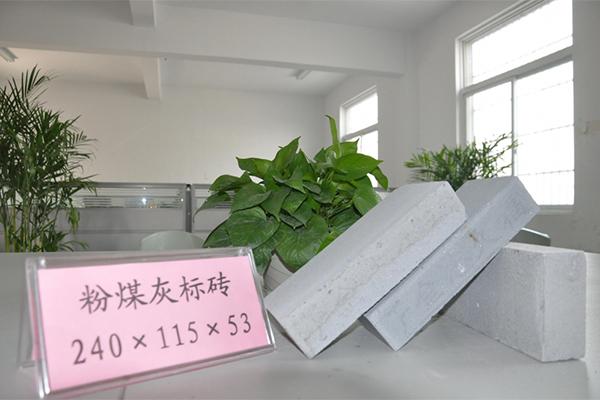

Tipo Ladrillo estándar curado en autoclave de cenizas volantes
Tamaño 240×115×53mm, la dimensión tiene varias opciones según el requerimiento
Peso 2.1～2.4kg/pieza (controlado por la fórmula)
Resistencia a la compresión al salir del autoclave 15～20MPa
Valor de contracción por secado Medido bajo la condición de método rápido≤0.6mm/m, Medido bajo la condición de método estándar≤0.5mm/m≤0.5mm/m
Resistencia a la congelación Tras 15 veces de ciclo de congelación y descongelación, pérdida de peso≤5%, pérdida de fuerza≤20%
Coeficiente de conductividad térmica ≤0.16W/m·k
Tiempo de curado en autoclave 10 horas
Presión de trabajo de vapor 1.3Mpa

2. Proporción de las materias primas principales
A. Ladrillos de cenizas volantes curados en autoclave
La proporción de mezcla (calculada según la masa) d los ladrillos de cenizas volantes grado MU15-20 es la siguiente:
Ceniza volante: arena: cal viva=70%:20%:10%
Relación agua-material: 0,12 aprox.

B. Bloques de hormigón celular curados en autoclave
En cuanto a los bloques de hormigón celular con arena grado B06, su proporción de mezcla (calculada según la masa) es la siguiente:
Arena: cal viva: cemento: yeso=70%:17%:10%:3%
Polvo de aluminio: 500g/m³
Relación agua-material: 0,6 aprox.

3. Período de proceso
Período de mezcla: 4-6 minutos
Período de molienda: 2-4 minutos
Período de extinción de la cal: 2.5-3 horas
Formación por prensa: 3-3,5 veces/minuto
Tiempo de entrada y salida de autoclave: 0,5h
Evacuación: 0,5h(0～-0,05MPa)
Elevación de la presión: 1,5h(-0.05～1.3MPa)
Presión constante: 6h (1.3MPa)
Reducción de la presión: 1,5h(1.3～0MPa)
Total: 10h

4. Equilibrio material
Consumo de materiales:
Capacidad de producción (pieza/año) Peso (kg/pieza) Tasa de pérdida (%) Peso total (t) Consumo diario (t) Consumo horario (t)
120000000 2.3 3% 284536 948.45 42.15
Nombre de materia prima Proporción Consumo horario/t Consumo por turno/t Consumo diario/t Consumo anual/t
Ceniza volante 70.00% 29.5 221.3 663.9 199175
Arena 20.00% 8.4 63.2 189.7 56907
Cal viva 10.0% 4.2 31.6 94.8 28454
Agua 12.00% 5.1 37.9 113.8 34144
