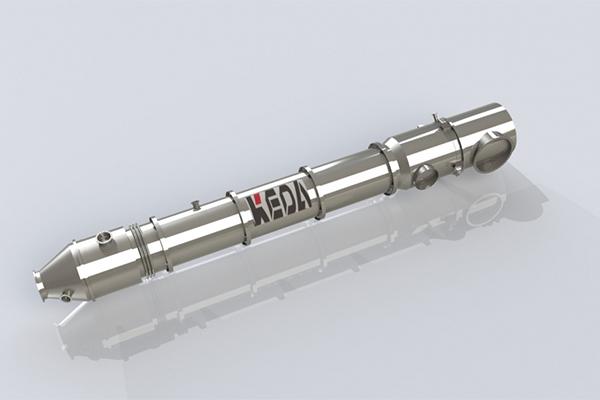

1. Gasificador
El gasificador de carbón pulverizado es uno de los equipos esenciales del sistema de gasificación de carbón limpio. Es un reactor en el cual el carbón pulverizado y el agente de gasificación (aire y vapor de agua) tienen una reacción de oxidación incompleta bajo un ambiente anóxico para producir el gas de carbón. Respecto a la caldera en lecho fluidizado circulante, el gasificador tiene una estructura de aislamiento térmico interior, cilindro de múltiples etapas y gas de flujo superior.

2. Separador de alta temperatura
El separador de alta temperatura es un dispositivo de separación de gas-sólido para el gas de carbón con polvo. Puede separar las partículas grandes de cenizas volantes del gas de carbón para que vuelvan al gasificador para la reacción. La estructura del separador de alta temperatura tiene el diseño de voluta, que posibilita una eficiencia de separación de más del 90%. El equipo de gasificación debe proveerse con dos separadores de alta temperatura.

3. Intercambiador de calor de alta temperatura
El intercambiador de calor es un equipo de ahorro de energía y reducción de emisiones, que utiliza los gases de carbón o gases de combustión de alta temperatura para calentar el aire u otros medios y el calor residual para mejorar la eficiencia térmica. Es un equipo esencial exclusivo del dispositivo de gasificación de carbón y también es una garantía para la eficiencia del equipo de gasificación de carbón.

El intercambiador de calor emplea la estructura de enfriamiento de placa tubular y cavidad para lograr un funcionamiento seguro. Aplica la estructura de compensación de juntas de dilatación de carcasa y de tubo simple para vencer la expansión térmica y la diferencia de expansión de las diferentes piezas. Adicionalmente, utiliza los tubos de intercambio térmico especiales con resistencia a altas temperaturas y al desgaste para resistir eficazmente a los flujos de aire de alta temperatura y los polvos.

4. Caldera de recuperación de calor
La caldera de recuperación de calor es un tipo de equipo de intercambio térmico que emplea el calor del gas de carbón para calentar el agua blanda y producir el vapor saturado. También es un dispositivo de bajo consumo que aplica el calor residual del gas de carbón para aumentar la eficiencia térmica.

5. Enfriador de gas
El enfriador de gas es un tipo de dispositivo de intercambio térmico que usa el agua circulante para refrigerar los gases de síntesis producidos en varios procesos industriales. Los tubos de intercambio de calor tienen una estructura con aletas para lograr una alta eficiencia de intercambio térmico.

6. Colector de polvo tipo bolsa
El colector de polvo tipo bolsa aplica la tecnología de eliminación de polvo por vía seca para eliminar las pequeñas partículas de cenizas volantes en los gases de carbón que no pueden ser separadas por el separador ciclónico de alta temperatura. Bajo condiciones de trabajo, su temperatura máxima no supera los 200℃. Un gasificador necesita equiparse con 6 colectores de polvo tipo bolsa; cada colector de polvo es completamente aislado por la válvula neumática con placa ciega, que se encarga del reemplazo en línea de las bolsas.

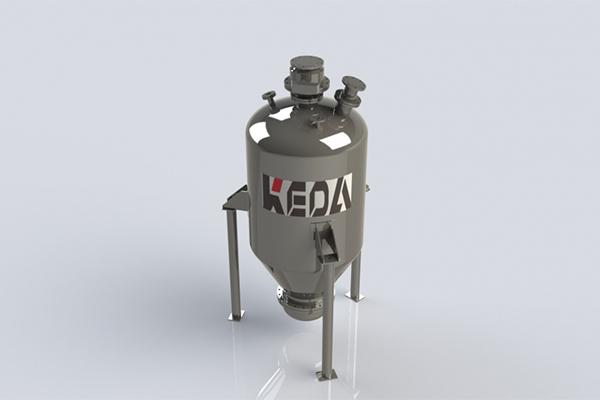

7. Bomba
La bomba con aire comprimido transporta las cenizas volantes colectadas por la bolsa al silo de cenizas de transferencia para llevar a cabo la limpieza y el transporte eficiente de los materiales .
